MRTG singkatan dari The Multi Router Traffic Grapher, merupakan tools yang berfungsi untuk mengamati besar trafik yang melewati suatu interface tertentu dimana yang bekerja ialah protokol SNMP, kemudian dari data yang diperoleh tersebut, akan dibuat suatu grafik sehingga mudah diamati oleh seorang admin jaringan.
Step by step yang perlu dilakukan ialah :
1. aktifkan SNMP pada windows
3. download paket mrtg kemudian install/ekstrak
4. rename folder hasil ekstraknya dengan mrtg
5. lalu buat satu folder baru dan beri nama mrtghtml
6. membuat setting konfigurasi dengan cfgmaker
Sekian saja proses instalasi mrtg untuk windows. Untuk melihat grafiknya, masuk ke D:\mrtghtml kemudian klik dua kali pada index.htm. Bila ada kerusakan gambar pada links bagian bawah, maka cara memperbaiki, kita perlu mengkopikan images pada D:\mrtg\images dan paste-kan di D:\mrtghtml
Referensi :
http://oss.oetiker.ch/mrtg/
http://www.netmon.org/24x7x365.htm
http://www.progsoc.uts.edu.au/lists/progsoc/2000/April/msg00146.html
=============================================================
Apa itu MRTG ?
Anda bisa menemukan jawabannya disini : http://id.wikipedia.org/wiki/MRTG
MRTG biasa ditemukan pada OS Linux. Bagi anda pengguna Windows yang ingin mencoba MRTG silakan mencoba tutorial ini.
Berikut adalah cara menginstall mrtg pada PC Windows.
Sumber
http://primz.wordpress.com/2007/07/10/mrtg-on-windows/
http://widiy.blogspot.com/
Step by step yang perlu dilakukan ialah :
1. aktifkan SNMP pada windows

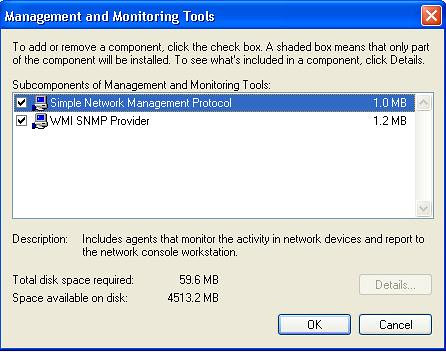

masuk ke control panel –> add or remove programs –> add/remove windows components –> centang management and monitoring tools, klik details2. download dan install Perl
3. download paket mrtg kemudian install/ekstrak
4. rename folder hasil ekstraknya dengan mrtg
5. lalu buat satu folder baru dan beri nama mrtghtml
6. membuat setting konfigurasi dengan cfgmaker
masuk ke cmd, misal mrtg berada pada drive D
Microsoft<R> Windows DOS
<C>Copyright Microsoft Corp 1990-1999
C:\>d:
D:\>cd mrtg\bin
D:\mrtg\bin>perl cfgmaker public@202.158.170.1 --global "WorkDir: d:\mrtghtml" --output server.cfg
akan dihasilkan sebuah file server.cfg7. sebelum me-run mrtg, sebaiknya dibuat indexmaker agar semua interface yang diamati tersebut bisa dilihat secara bersamaan, ga satu per satu, istilah laen yaitu mengumpulkan…
D:\mrtg\bin>perl indexmaker --output index.htm server.cfg
diperoleh file index.htm, lalu copy-kan ke direktory D:\mrtghtml8. masuk ke D:\mrtg\bin kemudian edit file server.cfg pake notepad.
Tambahkan :
RunAsDaemon: Yes
Interval: 5
Agar mrtg selalu merefresh tiap 5 menit sekali
Options[_]: bits
ShortLegend[_]: b/s
Untuk mengubah parameter skala bytes menjadi bits9. menjalankan mrtg
D:\mrtg\bin>perl mrtg server.cfg
Sekian saja proses instalasi mrtg untuk windows. Untuk melihat grafiknya, masuk ke D:\mrtghtml kemudian klik dua kali pada index.htm. Bila ada kerusakan gambar pada links bagian bawah, maka cara memperbaiki, kita perlu mengkopikan images pada D:\mrtg\images dan paste-kan di D:\mrtghtml
Referensi :
http://oss.oetiker.ch/mrtg/
http://www.netmon.org/24x7x365.htm
http://www.progsoc.uts.edu.au/lists/progsoc/2000/April/msg00146.html
=============================================================
Apa itu MRTG ?
Anda bisa menemukan jawabannya disini : http://id.wikipedia.org/wiki/MRTG
MRTG biasa ditemukan pada OS Linux. Bagi anda pengguna Windows yang ingin mencoba MRTG silakan mencoba tutorial ini.
Berikut adalah cara menginstall mrtg pada PC Windows.
- Download ActivePerl
http://www.activestate.com/store/activeperl/download/
- Download MRTG
http://oss.oetiker.ch/mrtg/pub
- Download Apache2Triad, kemudian install. Atau anda juga bisa menggunakan Microsoft IIS sebagai webservernya.
http://apache2triad.net/
- Unzip MRTG ke folder C:\mrtg pada PC Windows anda
- Kemudian install Perl.
Untuk memastikan direktori Perl sudah dikenal oleh PC Windows anda, lakukan langkah ini :
[Control Panel]->[System]->[Advanced]->[Environment variables] pada User variables for user, klik add.
new user variable
variable name :perl
variable value :c:\perl\bin
- Untuk memeriksa instalasi Perl dan mrtg, jalankan perintah ini pada Command Prompt (masuk ke c:\mrtg\bin):
c:\mrtg\bin>perl mrtg
Akan tampil pesan error karena file konfigurasi mrtg belum ditemukan. Hal ini adalah normal, dan artinya mrtg dan perl sudah terinstall dengan baik.
- Hidupkan service snmp & snmptrap pada Control Panel -> Administrative Tools -> Services. Kalau Belum ada service tersebu, Install dahulu dengan memakai Add/Remove Program pada Control Panel, Kemudian pilih Add/Remove Windows Components dan aktifkan Management and Monitoring Tools (SNMP dan WMI SNMP Provider).
- Membuat file konfigurasi mrtg. Pada Command Prompt, masuk ke direktori c:\mrtg\bin kemudian ketikkan perintah berikut :
c:\mrtg\bin> perl cfgmaker public@127.0.0.1 –global “WorkDir: c:\apache2triad\htdocs\mrtg” –output mrtg.cfg
catatan :
127.0.0.1 adalah ip lokal komputer anda. Silakan ganti dengan IP yg ingin anda monitor dengan mrtg.
Workdir adalah direktori tempat mrtg menaruh hasil kerjanya, berupa gambar PNG, file log dan untuk file index.html.
- Tambahkan baris berikut di file mrtg.cfg pada direktori C:\mrtg\bin>
RunAsDaemon: yes
WorkDir: c:\apache2triad\htdocs\mrtg
Options[_]: growleft,bits
WriteExpires: Yes
Interval:5
Refresh:300
- Jalankan mrtg dengan file konfigurasi yang telah kita buat sebelumnya dengan perintah ini :
c:\mrtg\bin> perl mrtg mrtg.cfg
Pada saat pertama kali menjalankan perintah ini biasanya akan muncul error. Hal ini juga adalah normal, pesan error ini hanya mengingatkan bahwa belum ada file log, yang selanjutnya akan dibuat oleh mrtg secara otomatis.
- Cara 1, menghidupkan daemon dgn manual, dijalankan secara manual setiap komputer dinyalakan (setelah dimatikan / restart)
C:\mrtg\bin>start /Dc:\mrtg\bin wperl mrtg –logging=eventlog mrtg.cfg
- Cara 2, menghidupkan daemon dgn otomatis setiap komputer dinyalakan.
Buat shortcut di Startup folder windows
Target : C:\Perl\bin\wperl.exe c:\mrtg\bin\mrtg –logging=eventlog c:\mrtg\bin\mrtg.cfg
Start in : C:\Perl\bin
Shortcut key : None
Run : Normal Window
- Untuk memonitor lebih dari 1 item maka kita memerlukan adanya organizer. Organizer ini berupa file index.html. Berikut cara membuat file index.html dengan memakai indexmaker dari mrtg.cfg :
C:\mrtg\bin>perl indexmaker mrtg.cfg –output=”c:\apache2triad\htdocs\mrtg\index.html”
Atau begini:
C:\mrtg\bin>perl indexmaker mrtg.cfg > c:\apache2triad\htdocs\mrtg\index.html
- MRTG sudah bisa dilihat dengan mengakses http://localhost/mrtg/ pada aplikasi browser anda.
Sumber
http://primz.wordpress.com/2007/07/10/mrtg-on-windows/
http://widiy.blogspot.com/
